계단형태로
절단된 Tube 의 양면(상,하면)을 육각형 형태로 성형, 접착하는 지대로
성형 접착시 한쪽
모서리에 밸브라는 Sleeve
를(종이,비닐 등) 두어
사용자가 내용물을 투입하는데 사용하도록 하는 지대.
현재
전 세계적으로 가장 많이 사용되고 있는 보편적인 중포장지대의 형태임.
(특징)
-
종이의 겹 수 조절이 용이하며
-
육각형 모양이 충진 후 사각형으로 변화하여 파레트 적재 후 외관이
매우 우수하고
-
내용물 비중에 따라 저변 폭의 크기조절로 체적 변경이 용이하며
-
분체등의 포장이 매우 용이하며 (사용자의 Packer 시설 보유시)
-
사용자측 별도의 마감 비용이 (봉합, Double Fold 등) 발생하지 않음.
-
사용자의 보유 Packer 설비에 따라 다음과 같은 밸브의 형태가 결정됨.
(1)

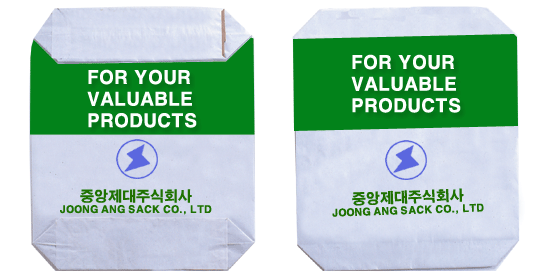

내부부착 밸브
밸브지대의
한 모서리 내부에 위치한 밸브로써 자동 Packer 용임.
내용물
충진후 지대내의 내용물 압력에 의해 자동으로 밸브가 닫혀 마감되는
형태의 밸브.
-
단점 : 닫혀진 밸브사이로 내용물이 외부로 흘러나올 수 있음.
-
개선 : 당사가 개발하여 특허보유중인 기술로 상기 단점을 보완한 다수의
복합형 밸브를
생산하고
있음.
(2)

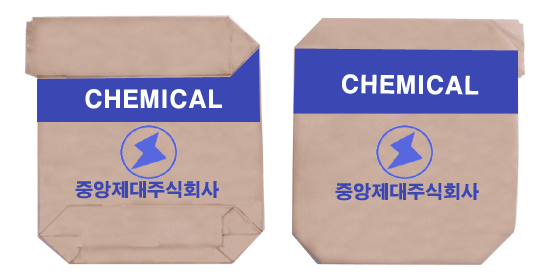

외부부착 밸브
지대의
한 모서리 외부에 위치한 밸브로써 Manual 로 꽂는 수동 Packer 용임.
내용물 충진 후 외부로
나와있는 밸브를 안으로 말아접어 마감하는 형태의
밸브, 밸브지대중 가장 안전한 외부차단 마감방법을
지니고 있으나,
자동 Packer 에서는 사용할 수 없다는 단점이 있음.
(3)
특별한 모양, 형태의 밸브
내부부착밸브가
갖고 있는 단점을 보완한 특수한 소재, 모양 및 형태의 밸브로써 자동
Packer 용임.
사용자의 내용물에 따라 밸브의 소재 및 모양을 선택할
수 있으며 당사가 다수의 특허를 보유하고 있음.
-

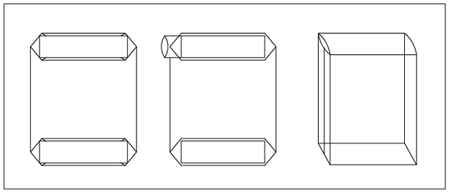

호첩식 지대 단면도 -
|
